Како одредити индустријски тип подизања врата на бази на бази површине на надзивом и врата

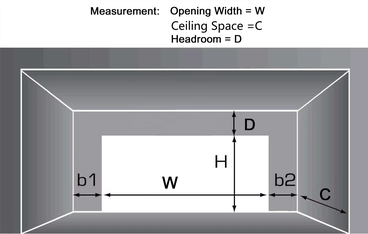

Одабир исправног механизма за подизање индустријских врата захтева прецизне прорачуне вратаВисина отварања (Х) / Линтел Висина (Д) / Дубина плафона (Ц).Испод је структурирани водич са формулама и критеријумима одлука да поједноставе процес.
| Тип лифт-а | Величина висине главе (Д) | Дубина плафона (Ц) | Бочна величина (ако је Б1 фиксирана мотором) |
| Стандардни лифт | 500 мм <х <1000мм | Ц=Х + 800 мм | Б1: 610мм, Остало: 120мм |
| Високи лифт | = вертикална висина подизања +310 мм | Ц=Х - Подигните висину + 760 мм | Б1: 610мм, Остало: 120мм |
| Вертикални лифт | Веће од или једнако (висина врата + 210 мм) | Ц већи или једнак 460 мм | Б1: 610мм, Остало: 120мм |
Напомене:
Висина подизања (за висок лифт): Обично је то вертикална удаљеност коју врата путују пре него што се окрене водоравно.
Бочни клиренс: Осигурава одговарајућу инсталацију водича и постављање мотора.
1. Одлука - израда процеса
1. корак: Отварање вратара (Х)
Ако је 500 мм <1000 мм → стандардни лифт подразумевани избор.
Ако је Х веће од или једнако 1000 мм, наставите да проверите висину над ЛИНТЕЛОМ (Д) и горњу дубину (Ц).
2: Проверите висину нагиба (Д) и стропна дубина (Ц)
- Стандардни лифт
Пример: Ако је х =3000 мм → 1000 мм већи или једнак Д већем или једнаку 500 мм.
Дубина плафона (ц): Мора да се подудара Д (Ц=Х + 1700 мм).
- Високо подизање
Захтев: Д већи или једнак 1000 мм
Дубина плафона (ц): ц=Х - Подигните висину + 760 мм
Пример: Ако је Х=3000 мм и подигните висину=2000 мм → Ц=3000 - 2000 + 760=1760 мм.
- вертикално подизање
Захтев: Д већи или једнак х + 210 мм
Дубина плафона (Ц): Мора бити већа од или једнака 460 мм.
Пример: Ако Х=2500 мм → Д мора бити већи или једнак 2710 мм.
3: Потврдите бочно одобрење
Све врсте лифта захтевају:
Једна страна: већа или једнака 610 мм (за инсталацију мотора).
Насупрот страницу: већа од или једнака 120 мм (за стабилност водича).
4. Резиме критеријума за избор
Стандардни лифт → Најбоље за мала врата (500-1000 мм) са Д већем или једнаком Х + 1700 мм.
Високо подизање → Идеално за средњи - до - велика врата (већа или једнака 1000 мм) са Д већем или једнаком Х + 400 мм.
Вертикални лифт → Погодно за врло висока врата где је већа или једнака 2Х + 210 мм.
Финална контролна листа
✔ Мера Х, Д и Ц тачно.
✔ Осигурајте бочне одобрења (610 мм + 120 мм).
✔ Упоредите вриједности са горњим формулама.
